Однофазные УЗИП класса испытаний III комбинированного типа для сетей с системами заземления типа TN-S, TT. Uо = 24, 60, 230 В.

Категория:

Описание

Pk2_300

Pk2

pk2-548

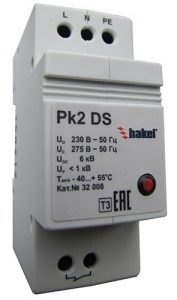

Pk2 DS

pk2_scheme





















Однофазные УЗИП класса испытаний III комбинированного типа для сетей с системами заземления типа TN-S, TT. UO= 24, 60, 230 В.

Устройства серии Pk2 DS испытаны в соответствии с классом испытаний III, согласно ГОСТ IEC 61643-11. Устанавливаются после УЗИП класса испытаний II в пределах 2 — 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

Pk2 DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускаются на номинальное рабочее напряжение UO= 24, 60, 230 В (AC/DC).
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора красного цвета. В исправном состоянии индикатор утоплен, в аварийном — выдвинут.
• Для удаленного контроля Pk2 DS дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

Теория и особенности применения:

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
Pk2 DS DC предназначены для защиты сетей постоянного тока с системой заземления типа TN-S система А, согласно ГОСТ Р 50571.2-94 (МЭК 364-3-93), при которой «-» заземлен. «+» подключается к клеме «С», «-» подключается к клемме «D». Встречаются электроустановки в которых «+» заземлен, в этом случае «+» подключается к клемме «D», а «-» к клемме «С».

Технические характеристики

Технические характеристики

Pk2 DS 24 V AC
Pk2 DS
Pk2 24 V AC
Pk2
Класс испытаний УЗИП в соответствии с ГОСТ  IEC 61643-11
III
III
Вид защиты
L/N, L/PE, N/PE
L/N, L/PE, N/PE
Номинальное напряжение системы, UO
24 В 50 Гц
230 В 50 Гц
Макс. длительное рабочее напряжение, UC
28,8 В  50 Гц
275 В 50 Гц
Номинальный разрядный ток L/N, L/PE, In(8/20)
2 кА
3 кА
Номинальный разрядный ток N/PE, In(8/20)
5 кА
5 кА
Испытательный импульс L/N, L/PE, Uoc
4 кВ
6 кВ
Испытательный импульс N/PE, Uoc
10 кВ
10 кВ
Уровень напряжения защиты L/N при Uoc, Up
<180 В
<1000 В
Уровень напряжения защиты L/PE при Uoc, Up
<1200 В
<1200 В
Уровень напряжения защиты N/PE при Uoc, Up
<1200 В
<1200 В
Временное перенапряжение  UT, L/N
35 В / 5 с
335 В / 5 с
Временное перенапряжение  UT, N/PE
1200 В / 0,2 с
1200 В / 0,2 с
Рассеиваемая мощность при t=20°C
< 0,5 Вт
< 0,5 Вт
Номинал защитного предохранителя
16 A  gG
16 A  gG
Рабочая температура, υ
-40…+55 °C
-40…+55 °C
Время срабатывания tA, L/N
< 25 нс
< 25 нс
Время срабатывания tA, L/PE, N/PE
< 100 нс
< 100 нс
Степень защиты в соответствии с ГОСТ 14254
 IP20
 IP20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников
2,5 мм²
2,5 мм²
Материал корпуса
Polyamide PA6
 Polyamide PA6
Цвет корпуса
серый
серый
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации для моделей с DS

— электрическая прочность
3,75 кВэфф
3,75 кВэфф
— сопротивление изоляции
2 x 107 Ом
2 x 107 Ом
— макс. коммутируемый ток
~ 0,5 A
~ 0,5 A
— макс. коммутируемое напряжение
~ 250 В
 ~ 250 В
Масса
100 г
100 г
Номер по каталогу
300 030
32 008

32 206
32 030
