УЗИП оборудования ЛВС категории Cat.3 и Cat.5 с поддержкой передачи питания поверх данных согласно стандарта IEEE802.3af-2003 и 802.3at-2009. IL = 3 A. Uо = ±48 В. 1 порт. Разъемы RJ/RJ.
Описание
УЗИП оборудования ЛВС категории Cat.3 и Cat.5 с поддержкой передачи питания поверх данных согласно стандарта IEEE802.3af-2003 и 802.3at-2009. IL = 3 A. Uо = ±48 В. 1 порт. Разъемы RJ/RJ.
Устройство ГИР 1.2/100М PoE+ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий Cat.3 и Cat.5 с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс) в пределах 0B — 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается в помещениях, шкафах, контейнерах, стойках. Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.).

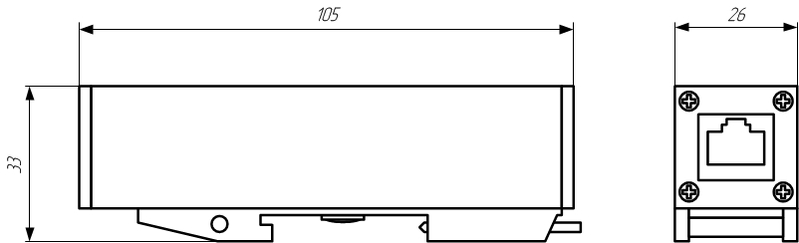

УЗИП ГИР 1.2/100M PoE+, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля:
— в устройстве установлены разъёмы 8Р8С (RJ45);
— защита 2 пар проводников передачи данных выполнена на газонаполненных разрядниках установленных между проводниками и землёй;
— корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
— крепление на 35 мм DIN-рейку осуществляется при помощи замка из пластика на тыльной стороне корпуса.
Подключение устройства к шине заземления осуществляется с помощью проводника сечением 2.5 мм2. Заземляющий проводник должен иметь наименьшую длину.
Совместимость с сетевыми стандартами:
10BASE-T, 100BASE-TX, 100BASE-T4.
Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В:
PoE IEEE 802.3af-2003
PoE+ IEEE 802.3at-2009
Passive PoE
Схемы:
схема электрическая принципиальная ГИР 1.2/100М PoE+
подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В
Сертификаты:
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Технические характеристики
|
Технические характеристики
|
ГИР 1.2/100М PoE+ | |
|
Количество защищаемых пар
|
2 | |
|
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)
|
1,2; 3,6
|
|
|
Способ передачи питания
|
PoE+ (PoE схема А, В)
|
|
|
Номинальное рабочее напряжение, DC
|
Uо
|
48 В
|
|
Макс. длительное рабочее напряжение, DC
|
UC
|
60 В
|
|
Номинальный ток
|
IL
|
3 А
|
|
Род тока
|
постоянный
|
|
|
Устойчивость к
переменному току, 50 Гц, линия-PE |
2 А
|
|
|
Суммарный импульсный ток (10/350), линия+линия-PE
|
ITotal
|
1 кА
|
|
Номинальный разрядный ток (8/20), линия-PE
|
In
|
1 кА
|
|
Суммарный разрядный ток (8/20), линия+линия-PE
|
ITotal
|
10 кА
|
|
Уровень напряжения защиты, линия-PE
|
Up
|
< 450 В (С2 — 2 кВ/ 1 кА)
|
|
Уровень напряжения защиты при 1 кВ/мкс, линия-PE
|
Up
|
< 600 В
|
|
Время срабатывания, линия-PE
|
tA
|
< 100 нс
|
|
Режим повреждения,
ГОСТ IEC 61643-21-2014 |
режим 1, режим 2
|
|
|
Полоса частот
|
100 МГц
|
|
|
Скорость передачи данных
|
10/100 Мбит/с
|
|
|
Категория согласно стандартам
ISO/IEC 11801:2010
TIA/EIA-568B
|
Cat.3; Cat.5
|
|
|
Потери при вводе
|
≤ 1 дБ (до 100 МГц) | |
|
Перекрёстная наводка на передающем конце
|
≤ 45 дБ (до 100 МГц)
|
|
|
Вносимая ёмкость, f = 1 МГц, линия-PE
|
< 0.5 пФ
|
|
|
Вид климатического исполнения по ГОСТ 15150-69
|
У2.1**
|
|
|
Рабочая температура
|
-40…+80°C
|
|
|
Монтаж
|
DIN-рейка 35 мм | |
|
Степень защиты оболочки по ГОСТ 14254-2015
|
IP20
|
|
|
Материал корпуса
|
Al (алюминий)
|
|
|
Цвет корпуса
|
черный
|
|
|
Категории испытаний по ГОСТ IEC 61643-21-2014
|
B2, C2, С3, D1
|
|
|
Масса
|
95 г | |
|
Номер по каталогу
|
400 556
|
